Procédure d'instatlation du Power switch (DEAL - TL16 / TL17 )

Modifié le  Lun, 26 Févr., 2024 à 4:54 H

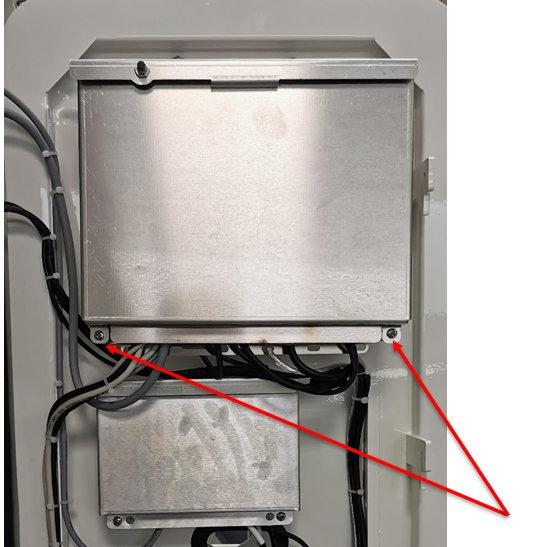

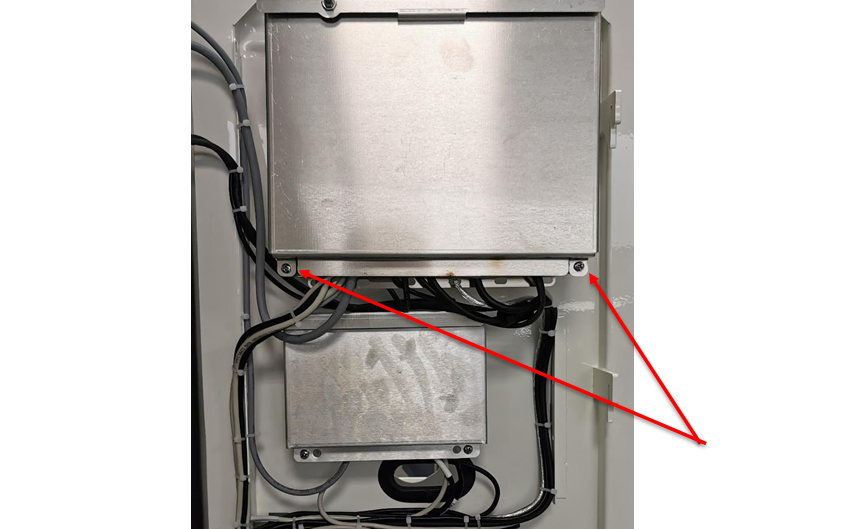

Démonter les deux vis du carter du sous ensemble XDEAL-CPU

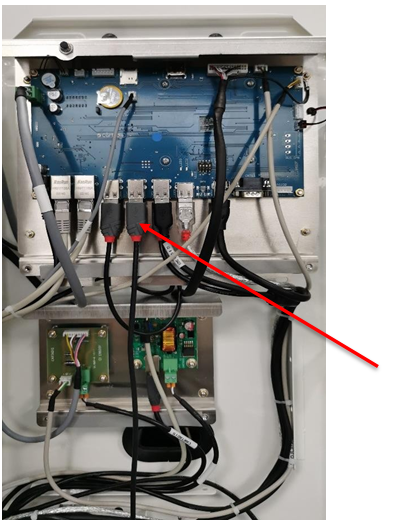

Brancher le câble XCOJL280-1 sur le connecteur CNT2 de la platine CPU XPL19410

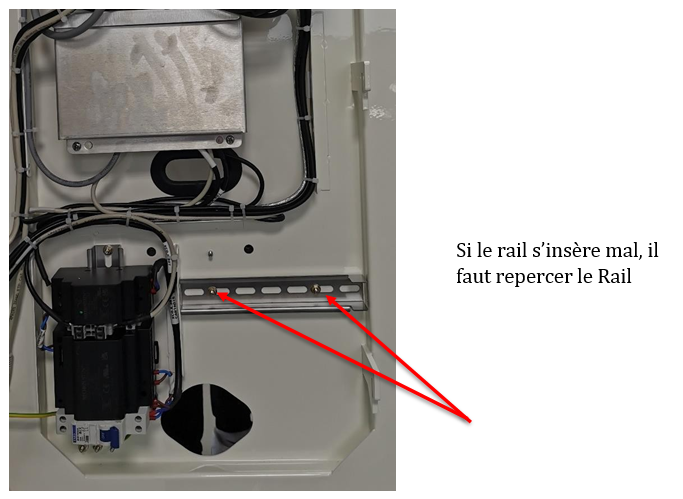

Monter le rail DIN sur la borne avec deux VISR4INOX (rondelle) et deux VISM4LAIT(écrou)

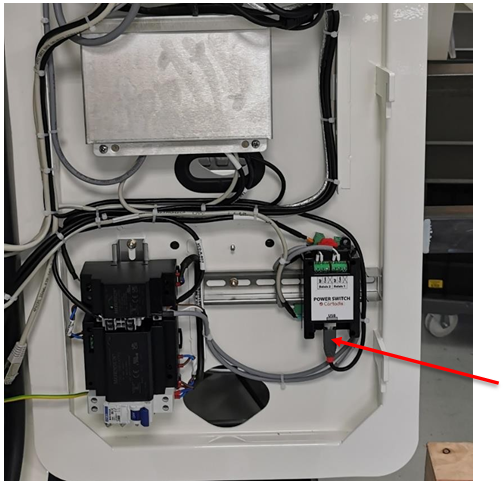

Clipser le Power switch le rail DIN le plus à droite possible

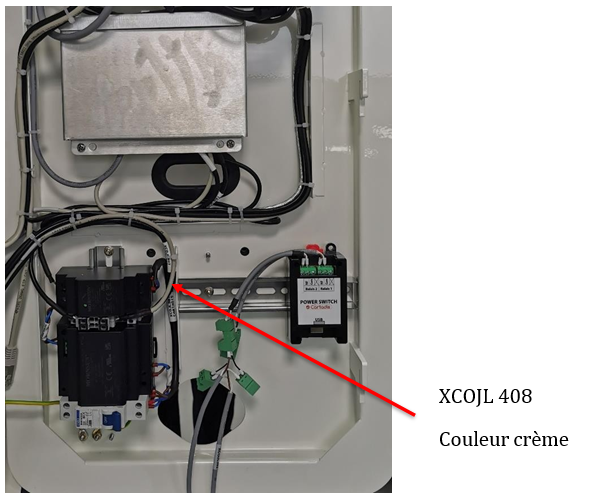

Déconnecter le câble d’alimentation du CASTLE XCOJL408 du sous ensemble XTL16/17-ALIM

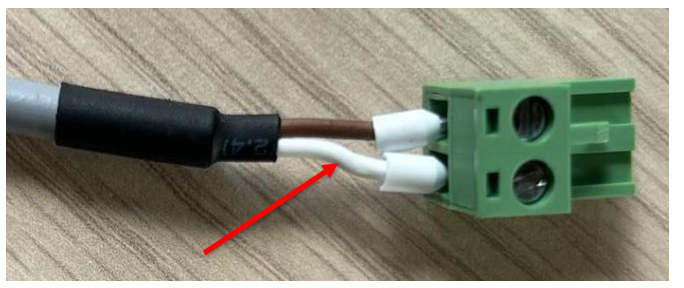

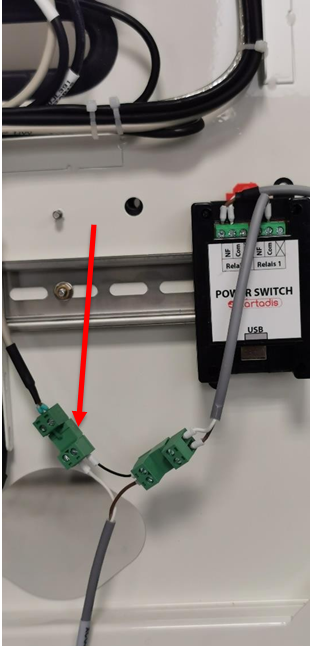

Installer sur le câble du CASTEL XCOJL408 un connecteur CNTBLZF-02 Attention au sens du câblage.

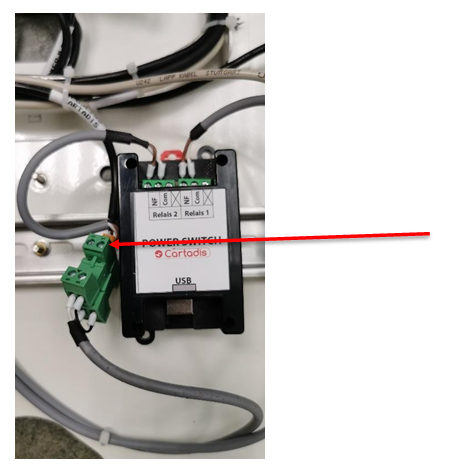

Brancher le XCOJL408 modifié sur le connecteur MAL du relais 1 sur le « XPOWERSWITCHDIN »

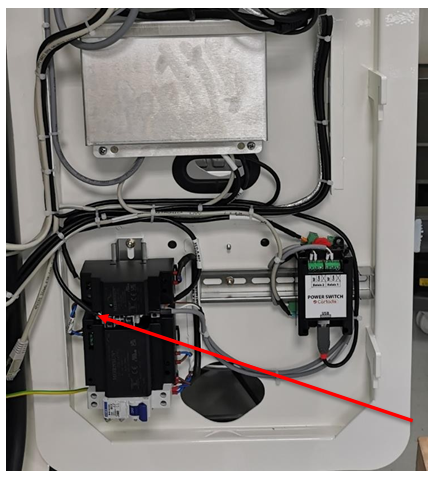

Connecter le câble XCOJL 503 du relais 1 « XPOWERSWITCHDIN » sur le sous-ensemble XTL16/17- ALIM (Marron + et blanc -)

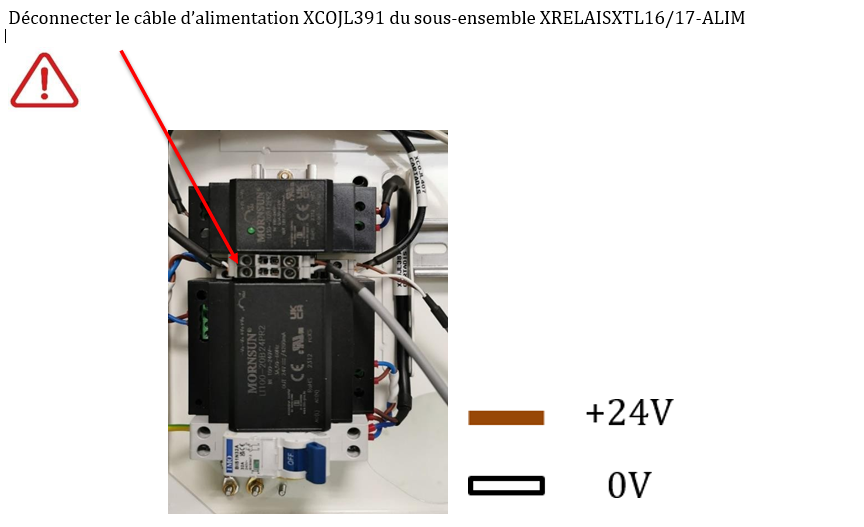

Installer sur le câble du XRELAIS de la borne XCOJL391 un connecteur un CNTBLZF-02 Attention au sens du câblage.


Brancher le XCOJL299 modifié sur le connecteur MAL du relais 2 du « XPOWERSWITCHDIN »

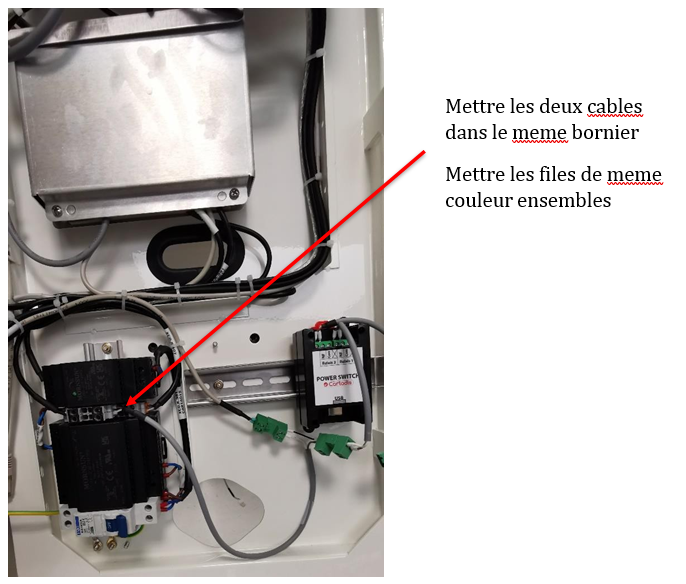

Connecter le câble XCOJL 503 du relais 2 « XPOWERSWITCHDIN » sur le sous-ensemble XTL16/17- ALIM



Brancher le connecteur USB-B du XCOJL280-1 sur le « XPOWERSWITCHDIN » et sur un connecteur USB de la carte CPU (ne pas brancher sur CNT4 car réservé au TCM5)





Remonter le carter du sous-ensemble XDEAL-CPU.

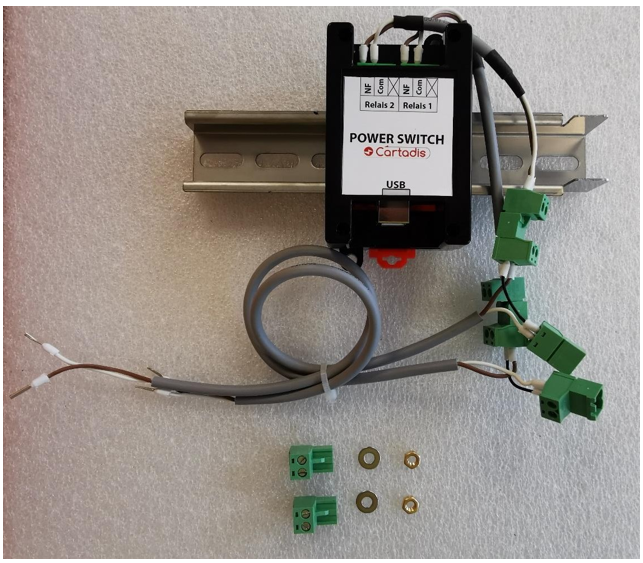

Vu du Kit :
